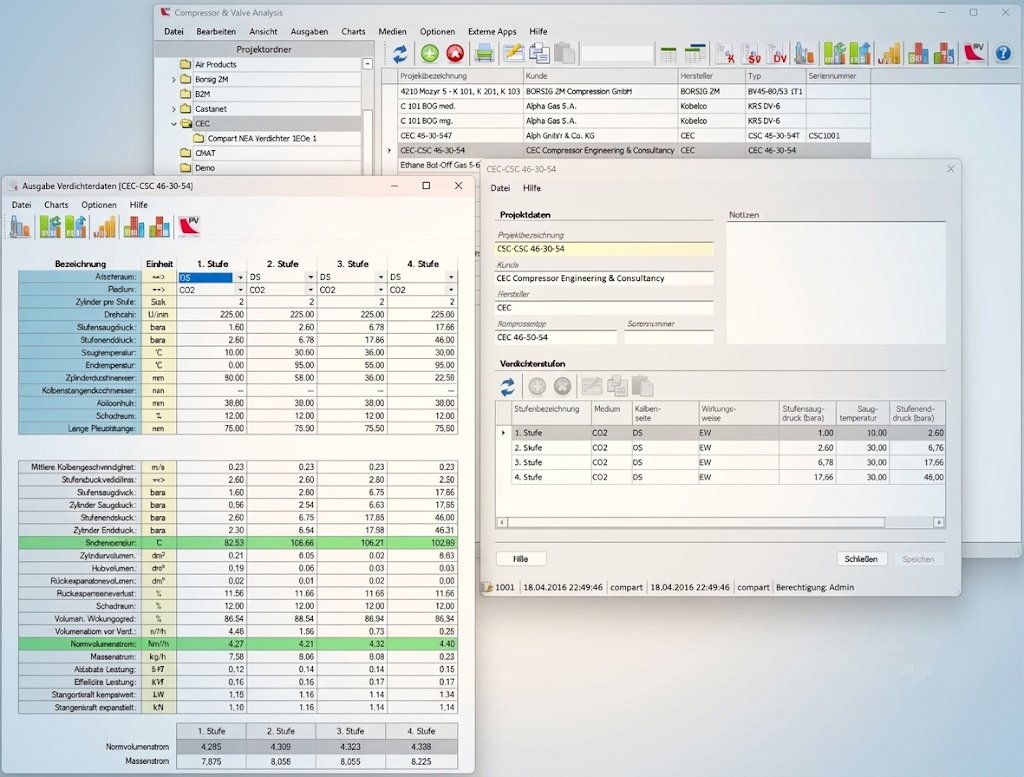

Über das CVA.Net Analyse-Tool
Das CVA.Net Analyse-Tool ist eine zweisprachige (Deutsch/Englisch) Berechnungs- und Analysesoftware für die Ventilauslegung großer Raffinerieverdichter. Projekte und Berechnungsdaten werden dabei als XML-Dateien verwaltet — übersichtlich, portabel und unabhängig von einer zentralen Datenbank. Über definierte Schnittstellen lassen sich zudem externe Programme einbinden, etwa für ergänzende Auswertungen oder Spezialberechnungen.
Neben der eigentlichen Ventilauslegung liefert das Tool umfangreiche Auslegungsanalysen mit Auswertungen, Statistiken und Grafiken — darunter das klassische PV-Diagramm zur Visualisierung des Verdichtungsprozesses. Realisiert als eigenständiges Desktop-Programm für Windows, ersetzt CVA.Net bislang manuell durchgeführte Berechnungen (z. B. in Excel) durch nachvollziehbare, wiederholbare und dokumentierte Berechnungsmodelle.
Funktionen
- Berechnung der Ventilauslegung für Raffinerieverdichter
- Zweisprachige Benutzeroberfläche — Deutsch und Englisch
- Projekt- und Datenverwaltung im XML-Format
- Einbindung externer Programme über definierte Schnittstellen
- Auslegungsanalysen mit Auswertungen, Statistiken und Grafiken
- PV-Diagramm zur Visualisierung des Verdichtungsprozesses
- Berechnung von Druckverlusten je Verdichterstufe
- Ermittlung von Saug- und Endtemperaturen
- Berechnung der Gasgeschwindigkeiten
- Ermittlung des volumetrischen Wirkungsgrads
- Medienverwaltung inkl. Gestaltung individueller Mischgase
- Nachvollziehbare, reproduzierbare Berechnungsmodelle
- Eigenständiges Desktop-Tool — keine Datenbank, kein Serverbetrieb nötig
Technische Basis
Programmiert für Windows-Desktops, entwickelt mit Microsoft Visual Studio .NET als lokal installierbares Windows-Programm.
